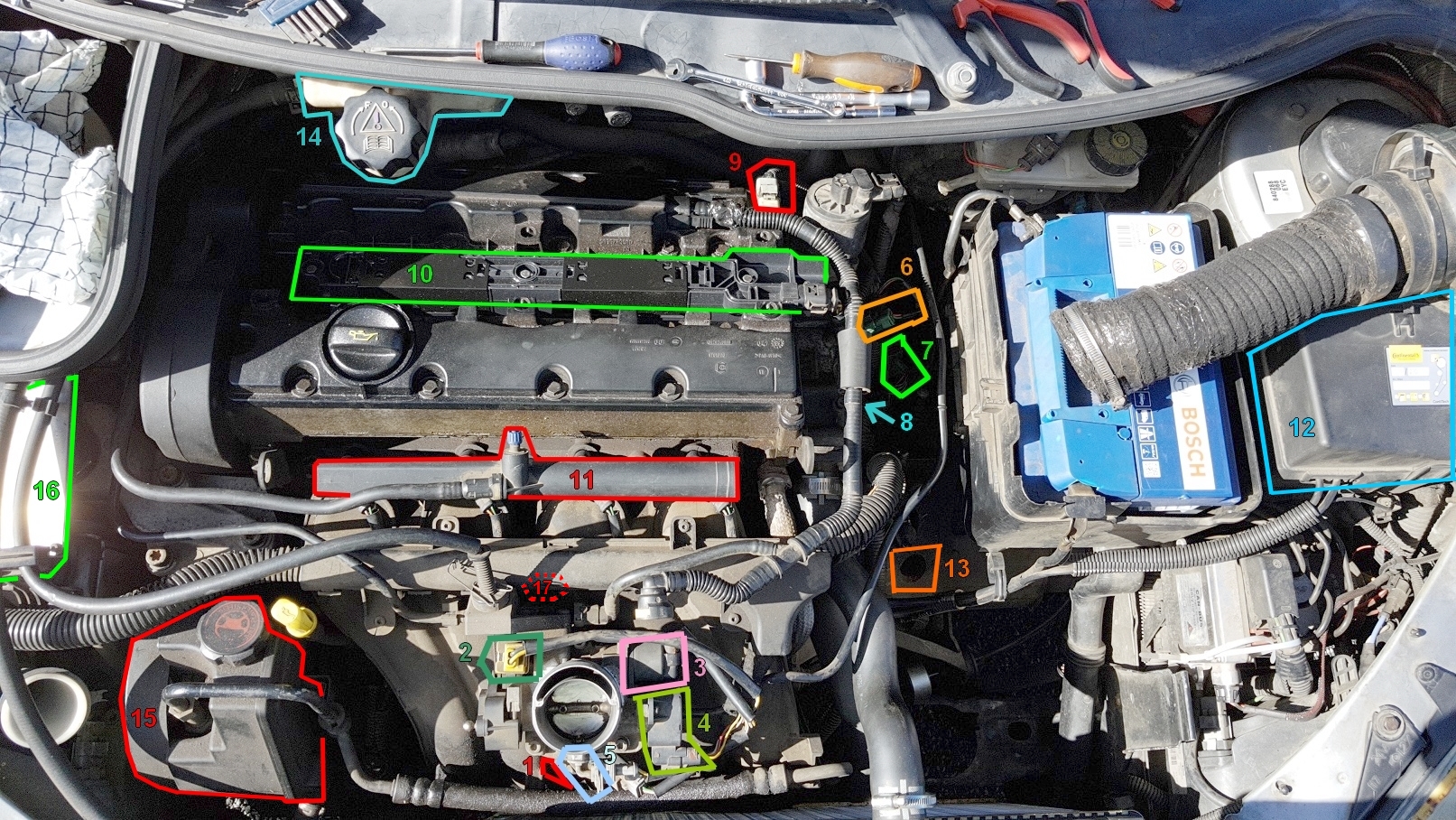

1 - Capteur de pression d'air du collecteur
2 : Capteur température d'air - Sensor Temperatura
3 - Régulateur de ralenti - moteur pas à pas
4 - Capteur
papillon - Transducteur d'accélérateur - Capteur position du papillon
5 - Sonde
température d'admission
6 - Sonde température de liquide de refroidissement
7 - Emplacement brochage sur fiche électrique de la sonde lambda
8 - juste en dessous se trouve le capteur PMH - à désserré légèrement avec une douille de 10
9 - Capteur de position d'arbre à cames
10 - Rampe bobine d'allumage
11 - Rampe injecteur essence - ( les injecteurs sont juste en desous )
12 - Boitier fusible et relais du coté moteur
13 - Capteur de marche arrière ( se trouve sur la boite de vitesse )
14 - Bocal de liquide de refroidissement - ( Jaune fluo pour ma 206 GT )
15 - Bocal de liquide de direction
16 - Calculateur ECU
17 - Capteur de cliquetis - Capteur de cognement - Capteur de détonation ( se trouve en dessous du collecteur relié sur l'admission et à 2 fil rouge et vert )
